旋转式蓄热焚烧炉RTO

1.产品概述

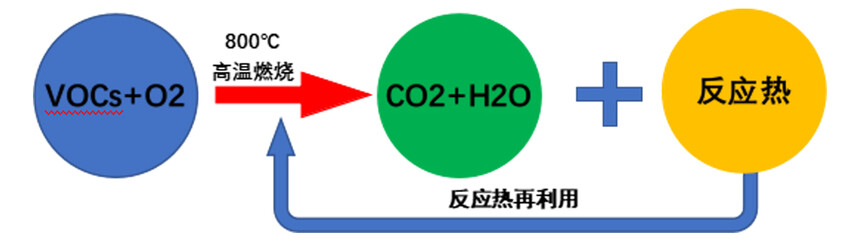

RTO(Regenerative Thermal Oxidizer) 是蓄热式排气处理装置的简称，也称旋转式蓄热式氧化炉。其原理是在高温下将可燃废气氧化成对应的氧化物和水，从而净化废气，并回收废气分解时所释放出来的热量，废气分解效率迖到99％以上，热回收效率迖到95％以上。

2.RTO蓄热式焚烧炉原理

蓄热式热氧化器 (RegenerativeThermalOxidizer,以下简称为RTO)，是在热氧化装置中加入蓄热式交换器，预热VOC废气，再进行氧化反应．随着蓄热材料的发展，目前蓄热式热交换器的热回收率已经达到95％以上，而且占用空间越来越小。这祥辅助燃烧的消耗很少（甚至不用辅助燃烧，且当VOC的浓度达到—定值以上时，还可以从RTO输出热量）。

同时，由于前的蓄热材料都选用陶瓷填样，所以可处理腐蚀性或含有颗粒物的VOC废气。RTO的特点：这是—种新型去捈己挥发性有机物(VOCs)的设备，在高温下将有机组份氧化分解为CO2和H20。有机物去除率可以达到99％以上。装置在进行废气处理之前，先将燃烧室蓄热床进行预热，预热完毕后，将废气源接入设备。

有机废气在配套风机作用下，首先经预热的蓄热陶瓷体1进行热交换，废气经过—次提温后进入加热区，在加热区废气得到第二次提温，此时废气温度达到与催化剂反应的温度要求（760℃）后进入催化室进行反应，生成二氧化碳与水排出并释放热能，处理后的洁净气体再经过蓄热陶瓷体2进行蓄热由风机排出．经排风机进口测温棒进行温度检测后达到设定温度时，进行阀门切换由蓄热陶瓷体2进入废气、由蓄热陶瓷体1排出，如此循坏往复。

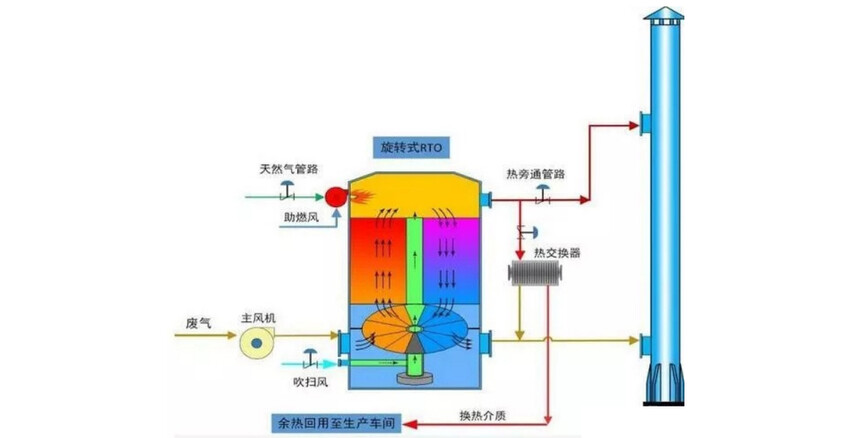

旋转式RTO结构

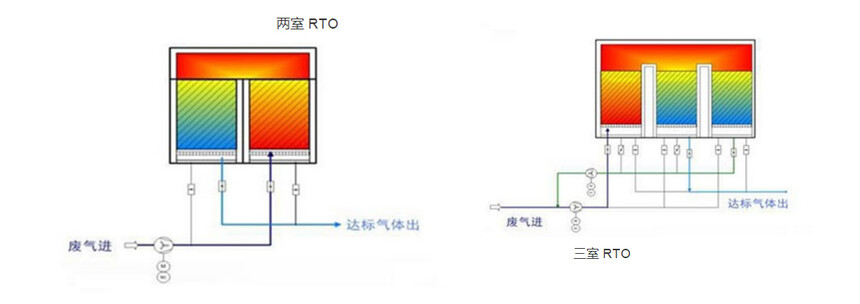

RTO蓄热式燃烧炉工艺流程图

旋转式RTO特点：

运行费用低，性价比合理。净化效率高VOC去捈率≥95% ，可达99% 。 使用寿命长，维护保养易。运行安全可靠．操作简使，自动化程度离

旋转式RTO优势：

旋转式RTO散热面积小，12个室交替工作缓冲，节约能耗；

12个室一起工作，气流分配，净化效率高；

采用旋转阀，进气、排气连续，管道压力波动小，废气不倒灌，车间气味小。

旋转式RTO适用于下列有机废气治理：

• 大风量、低浓度；

• 同一生产线上，因产品不同，废气成分经常发生变化；

• 废气中还有使催化剂中毒或活性衰退的成分（例如银、铅、锡、锌等的金属蒸汽和磷、磷化物、砷等的存在，随着时间的增加，覆盖在催化剂表面，使催化剂失去活性；卤素和多量的水蒸汽的存在，会使催化剂暂时失去活性）；

RTO设备使用行业

石油及化学工业(如塑料、橡胶、合成纤维、有机化工等);油漆生产和喷漆;印刷(包括印铁、印纸、印塑料);电子元器件和电线;农药和染料;医学;显像管、胶卷、磁带等
