水帘柜

1.产品概述

水帘柜，一种环保设备，主要用于各行各业的喷漆流水线车间作喷漆废气处理。具有操作简单，使用稳定、安全等优点。

水帘式净化法是经过水泵循环喷淋产生流动的帘状水层，水幕捕集飞散的漆雾，一般大型水帘式喷漆室将水帘斜坡放置在室底，通过专用循环水泵调节水帘形状，当喷漆气流通过水帘时，漆雾被附着留下。工业上常见的水帘式喷漆室设备主要由喷漆室室体、漆雾净化器、水气分离器、水过滤器、水循环管、照明装置、风机、水泵及电器控制系统等部分组成。水帘式净化法可有效降低喷漆废气中漆雾的排放量，操作方便，结构简单。

2. 水帘柜的原理

环保型水帘柜（喷漆台）主要是由自吸水泵循环抽水往水帘板上均匀的流下来，喷枪喷出来的废气（漆雾）被水帘板上的水打到下面水池里。再有少部分的废气（漆雾）被上面的风机通过排风管道排出车间外面。使车间内没什么废气（漆雾）给大家一个好的工作环境。

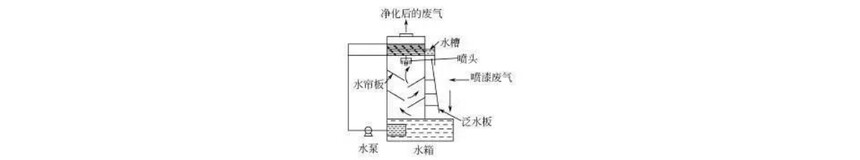

3.水帘柜的结构

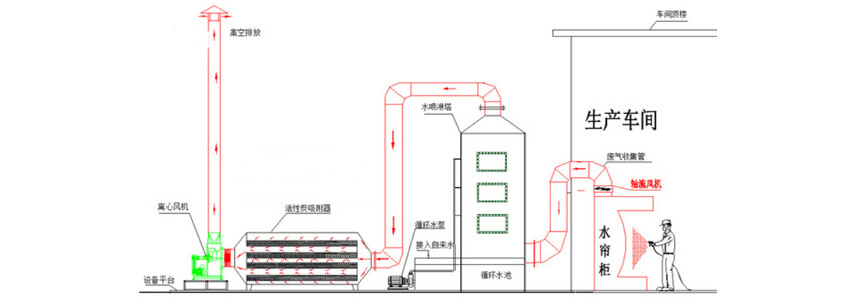

4.喷漆废气治理环保组合工艺流程图

喷漆废气→水帘柜→主风管→水喷淋除尘塔→活性炭吸附器→离心风机→达标排放

喷漆废气产生喷涂过程，液态油漆在气压作用下形成雾化粉尘颗粒物及挥发三苯等有机危害物，浓度较高，粒径较小，绝大部分在10μm以下，若未经预处理，将很快堵塞活性炭微孔，使活性炭失效。喷漆废气经过水帘柜清洗后，对漆雾起到很好的清洗降解作用，废气进入水喷淋废气处理塔，经湿式旋流板废气塔进一步清洗处理后，通过加压引风机进入活性碳吸附床，有机气体在床内被活性炭吸附，活性炭它适应于大流量低浓度的有机废气，活性炭采用颗料状活性炭，比表面积（吸附面积）高达500-1500m2/g.比表面积大，因而具有很高的表面活性炭和吸附能力。排出的低浓度有机气体被吸附在它的活性表面上经净化气体由外排风管高空达标排放。

国家达标排放标准：GB16297-1996《大气污染物综合排放标准》

5.水帘柜的特点：

水帘柜特点是能把喷漆时剩余的漆粉直接打在水池里或水帘面上，而喷漆时产生的气味及未吸附的少量漆粉通过多层水帘幕过滤后经排风机排到喷漆房外，从而起到净化喷漆工作环境及保护人身健康的作用，又能使喷漆的工件表面增强光洁度。

6.水帘柜的优势：

水帘柜操作简单，使用稳定、安全，是一种新型的、值得大力推广的环保设备。

7.水帘柜的用途及性能：

主要用于产品喷漆车间的废气（漆雾）处理，给大家一个好的工作环境。高效环保水帘柜（喷漆台）主要采用水来过滤喷漆车间的废气（漆雾）使用起来方便节能。通过水把废气（漆物）打到水泄里面，定期换水就可以啦。
