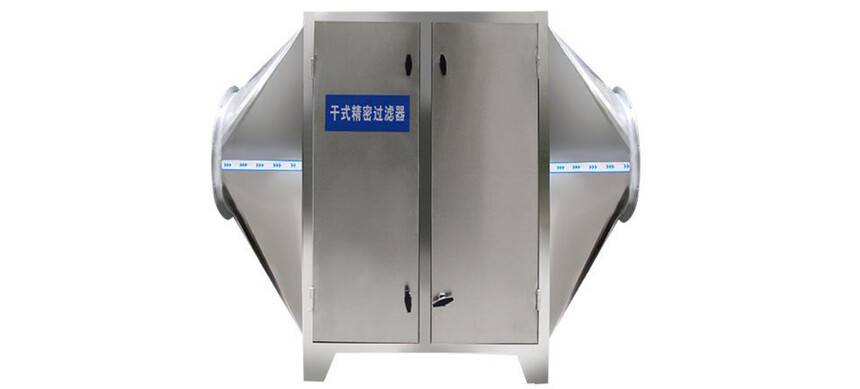

前置干式过滤箱

一、干式过滤箱概述

干式过滤箱是采用折流式过滤板及纤维过滤棉相结合的方式，用于干式喷房内的一种新型环保产品。采用了惯性分离技术，可吸收超范围的喷涂、强制过喷气流多次改变方向流动，使那些比空气重的颗粒会粘附在折流板壁上，不会随气流带走。

干式过滤器，能较完全地去除粉尘，从丝网除沫器带出的少量水汽也可截除。它的原理是通过材料纤维改变颗粒的惯性力方向从而将其从废气中分离出来，材料逐渐加密的多重纤维经增加撞击率，提高过滤效率。干式过滤器内填纤维材料，过滤时能有效通过不同过滤材料组合，利用材料空间容纳，达到更高的过滤效率是干式材料的特有性能，这一点是水洗式无法比拟的。干式过滤材料使变成松散粉尘状，材料饱和后可经过拍打、抖落重复使用多次，降低使用成本,过滤材料纤维表面经过阻燃处理，不会同聚集而有着火危险，所有设备无须水泵，无须防腐，设备构造简单，投资少。

在干式过滤器中一般会有三级过滤，初效、中效、高效三种空气过滤器，净化效率可以达到99%以上。干式过滤器使用的是惯性分离技术，通过过滤器的纤维改变颗粒物的惯性力方向，或者说是强制过喷气流多次改变方向流动，使得颗粒物可以被粘附在折流板壁上，从而达到过滤颗粒物的效果。不同性能的过滤器安装在干式过滤器中可以有效的去除废气中的粉尘和水雾，颗粒物和水雾会被滤料有效的截留下来，以保证送入风量的洁净。

三梯的干式过滤器配备压降测量计，当压降达到一定数值的时候就可以更换里面的过滤器，操作简单快捷。

干式过滤器优势：

干式过滤器过滤过程中无需水，也就不会产生二次污染，环保节能的同时所耗成本也不高。

净化效率高，净化效率高达99%

设备运行阻力低

设备结构简单，运行方便，几乎不耗费人力

使用寿命长，只需要更换空气过滤器，箱体可多次使用。

使用整版折叠，无缝焊接，箱体的密封性有保障。

二、干式过滤箱的原理与结构

1.干式过滤箱基本配置

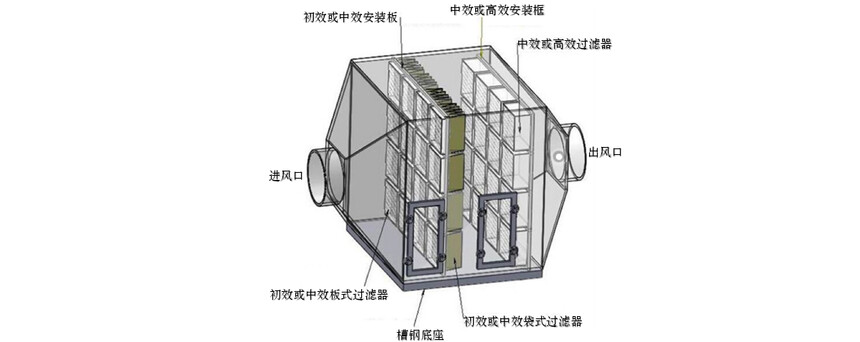

干式过滤器的结构简图

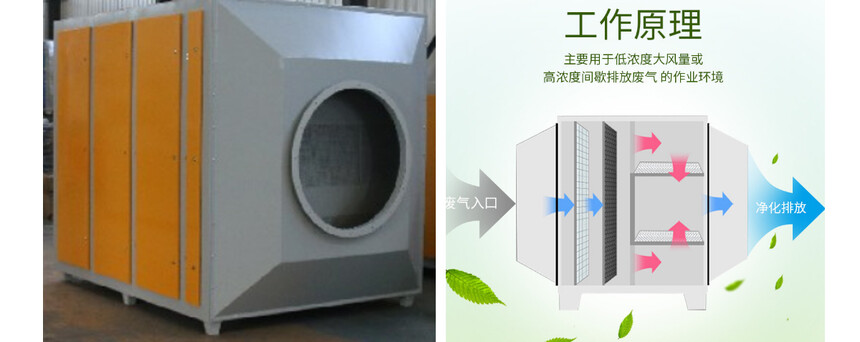

2.干式过滤器的工作原理　

干式过滤箱是采用折流式过滤板及纤维过滤棉相结合的方式，用于干式喷房内的一种新型环保产品。采用了惯性分离技术，可吸收超范围的喷涂、强制过喷气流多次改变方向流动，使那些比空气重的颗粒会粘附在折流板壁上，不会随气流带走。

前干式过滤器一般分为三层：初效过滤器板式（G4）、中效过滤器板式(F5)、活性炭层过滤器或者F9袋式或者高效过滤器H13或者其他过滤级别，不同的过滤等级，其阻力和过滤颗粒大小，过滤效率不同，成本也不同，所以，要考虑业主工况及性价比角度优化选择使用

初效过滤器（G4）

G4 效率 对粒径≥5.0μm,过滤效率90＞E≥70%

去除原始废气中的异物或粉尘等，有效防止沸石发生堵塞的可能。根据废气中粉尘的含量，需定期更换G4过滤器。

中效过滤器(F5)

F5 效率 对粒径≥1.0μm,过滤效率99＞E≥70%

去除更细小粉尘等，与G4一样，需定期更换。

活性炭层

用于去除高沸点物质，提高沸石转轮的脱附效率。

成为内漩涡。向下的外漩涡和向上的内漩涡旋转方向是相同的，即统一为顺时针或统一为逆时针。气流做旋转运动时，粉尘在离心力的作用下甩向外壁，到达外壁的粉尘在下旋气流和重力的共同作用下沿壁面落入灰斗。

本案项目中选择的过滤器一律采用板式，二级为 G4 + F5，三级过滤为 G4+F5+F9

3.干式过滤箱的基本结构

主要结构的尺寸设计原则，依照废气流速，内置板式或者袋式过滤器依照工况，可以2级，3级，4级等

（1）过滤箱体：尺寸按客户废气风量及放置位置设计

（2）初效过滤器（板式过滤器）又称G4：尺寸，按过滤箱体尺寸设计

（3）中效过滤器（板式或袋式过滤器）又称F7：尺寸，按过滤箱体尺寸设计

（4）高效又称H10/H11/H13选择项，尺寸按过滤箱体尺寸设计

三、干式过滤箱的主要配品介绍

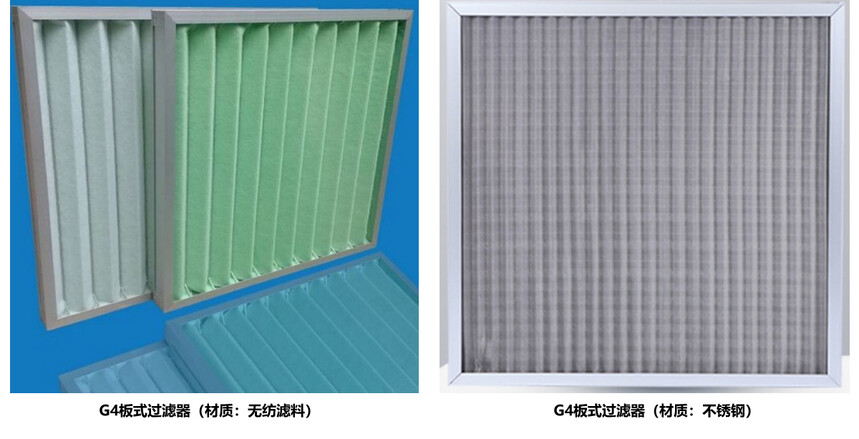

初效过滤器：

• 滤料为抗湿性 人造纤维滤材或不锈钢丝网制成。

• 滤网制成V字型，给予气流提供*大过滤面积,采用特殊的工艺使滤网间保持一定距离。

• 外框可依需求做成镀锌铁框或铝框。

• 滤料可清洗，反复使用，经济节约成本。

• 滤料为缠绕式，过滤面积增大，容尘量较高，使用寿命较长。

• 外框为铁或铝合金外框，内骨架为钢铁焊接结构，外型美观，结构稳固，可作可拆卸外框设计

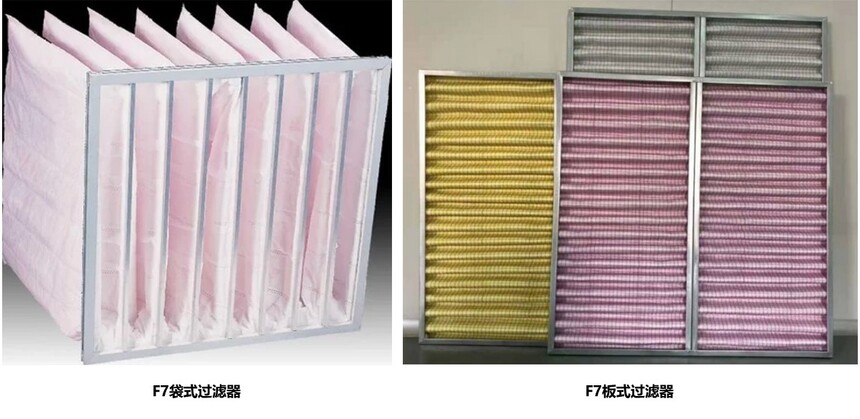

中效过滤器：

中效过滤器在空气过滤器中属F系列过滤器。F系列中效空气过滤器分袋式和非袋式两种，其中袋式包括F5，F6，F7，F8，F9，非袋式包括FB(板式中效过滤器)，FS(隔板式中效过滤器)，FV(组合式中效过滤器)，在废气环保行业一般使用F7中效过滤器。

F5、F6、F7、F8、F9为过滤效率(比色法)。

F5:40~50%;

F6:60~70%;

F7:75~85%;

F8:85~95%;

F9:99%。

特点：

• 捕集1-5um的颗粒灰尘及各种悬浮物。

• 采用热融工艺，结构稳定，降低破漏风险。

• 风量大。

• 阻力小。

• 容尘量高。

• 可重复清洁使用。

• 型式:无框式和有框袋式。

• 滤料:特殊无纺布或玻璃纤维。

• 效率:60%~95%@1~5um(比色法)。

• 使用*高温度、湿度:80℃、80%。

高效：

高效过滤器主要用于捕集0.5um以上的颗粒灰尘及各种悬浮物，作为各种过滤系统的末端过滤。采用超细玻璃纤维纸作滤料，胶板纸、铝箔板等材料折叠作分割板，新型聚氨酯密封胶密封，并以镀锌板、不锈钢板、铝合金型材为外框制成。一般工业废气治理行业不必使用高效

对高效过滤器的安装要求:

安装高效过滤器是净化空调系统和洁净室施工安装的关键，应注意以下几点:

• 安装前清洁;

• 系统应空吹清洁;

• 净化车间应再次全面清扫，如用吸尘器吸尘，不得用普通吸尘器，必须用配有超净滤袋的吸尘器;

• 如在吊顶内安装，吊顶内应进行清扫;

• 然后试运转系统达12h后再次清洁洁净车间，方可安装高效过滤器。

四、本案设计说明

干式过滤箱设计尺寸

Q风量= m3/h；（本案工艺选择已经确定，见本案主体方案书的说明）

V风速=m/s； (箱内风速理论设计选择0.8-2.5m/s，)

依照计算公式   Q风量 = S横截面面积 * V风速 * 3600换算单位

干式过滤箱废气过滤按1.5m/s计算得出箱体尺寸

本案干式过滤器的主要参数说明及配置清单
