布袋除尘机

一、布袋除尘机概述

1、布袋除尘机介绍

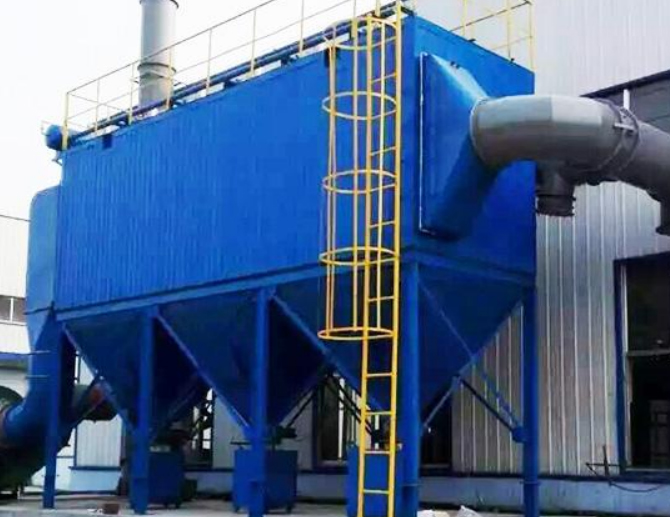

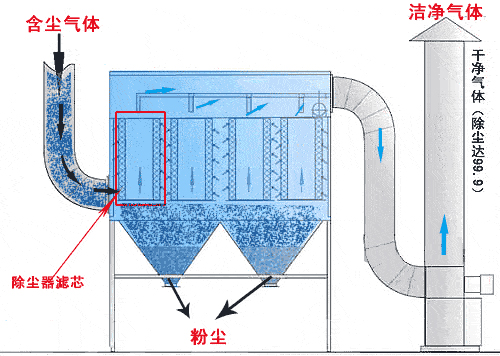

布袋除尘机是一种干式滤尘装置，它适用于捕集细小、干燥、非纤维性粉尘。滤袋采用纺织的滤布或非纺织的毡制成，利用纤维织物的过滤作用对含尘气体进行过滤，当含尘气体进入袋式除尘器后，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化。

2、注意事项

袋式除尘器是一种干式滤尘装置。滤料使用一段时间后，由于筛滤、碰撞、滞留、扩散、静电等效应，滤袋表面积聚了一层粉尘，这层粉尘称为初层，在此以后的运动过程中，初层成了滤料的主要过滤层，依靠初层的作用，网孔较大的滤料也能获得较高的过滤效率。随着粉尘在滤料表面的积聚，除尘器的效率和阻力都相应的增加，当滤料两侧的压力差很大时，会把有些已附着在滤料上的细小尘粒挤压过去，使除尘器效率下降。另外，除尘器的阻力过高会使除尘系统的风量显著下降。因此，除尘器的阻力达到一定数值后，要及时清灰。清灰时不能破坏初层，以免效率下降。

3、主要特点

⑴除尘效率高，一般在99%以上，除尘器出口气体含尘浓度在数十mg/m3之内，对亚微米粒径的细尘有较高的分级效率。

⑵处理风量的范围广，小的仅1min数m3，大的可达1min数万m3，用于工业炉窑的烟气除尘，减少大气污染物的排放。

⑶结构简单，维护操作方便。

⑷在保证同样高除尘效率的前提下，造价低于电除尘器。

⑸采用玻璃纤维、聚四氟乙烯、P84等耐高温滤料时，可在200℃以上的高温条件下运行。

⑹对粉尘的特性不敏感，不受粉尘及电阻的影响。

二、布袋除尘机的结构与原理

1、布袋除尘机的基本配置

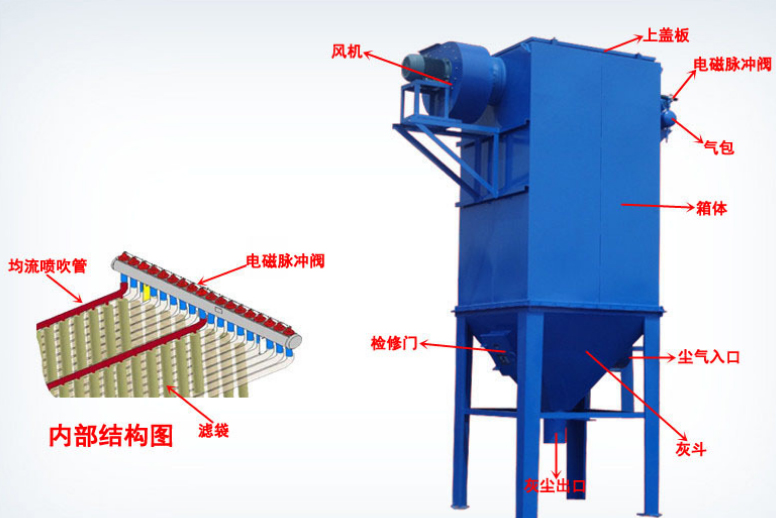

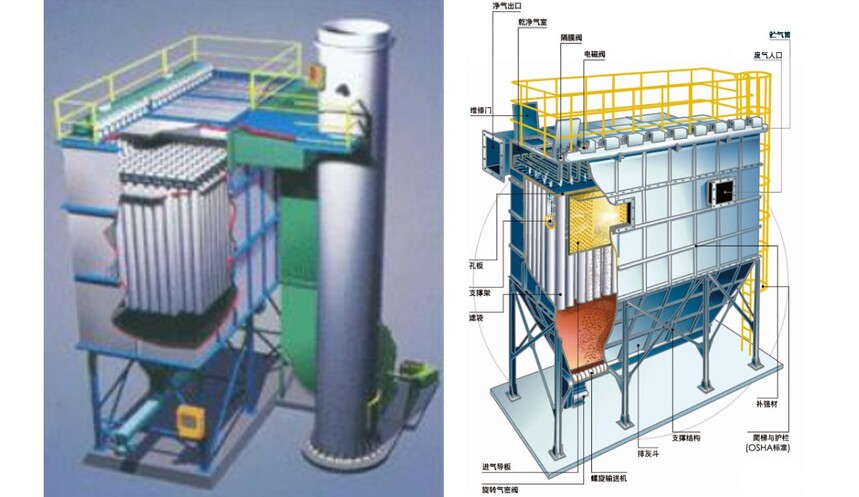

1)上箱体：包括除尘器盖，旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。

2)中箱体：包括花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门。

3)下箱体：包括定位支承架、灰斗、星形卸灰阀、支座

2、布袋除尘机工作原理　

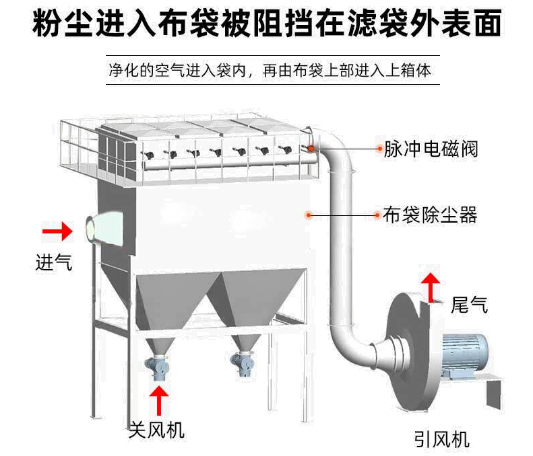

布袋除尘器的滤袋采用纺织的滤布或非纺织的毡制成，利用纤维织物的过滤作用对含尘气体进行过滤，当含尘气体进入袋式除尘器后，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化

3、布袋除尘机的性能特点

1)采用低压脉冲喷吹技术，清灰效率高，能耗低。

布袋除尘器使用直通式低压脉冲阀。喷吹压力只有0.2～0.4MPa，阻力低，启闭快，清灰能力强。由于清灰效果好，清灰周期长，降低了反吹气体的能耗。

2)风道采用集合管布置，结构紧凑。

3)采用的PLC可编程序控制器除尘设备的运行全过程。

使用压差或定时两种控制方式，实现自动清灰、卸灰、自动温度控制及超温报警，可靠性高，使用寿命长，便于用户操作和使用。

4)电磁脉冲阀使用寿命长，可靠性好。

由于喷吹压力低(0.2～0.4MPa)，脉冲阀膜片承受的压力和启闭时的冲击力较低。同时由于清灰周期较长，脉冲阀开启次数相应减少，从而延长了脉冲阀的使用寿命，提高了脉冲阀的使用可靠性。

5)设备运行阻力小，喷吹效果好。

布袋除尘器采用分室脉冲反吹离线清灰方式，避免了粉尘被反复吸附的现象，提高了脉冲喷吹清灰的效果，降低了布袋阻力。

6)滤袋装拆方便，固定可靠

采用上部抽装方式，换袋时，从布袋除尘器净气室抽出滤袋骨架，将脏袋投入灰斗，由灰斗入孔取出，了换袋环境。滤袋靠袋口的弹性涨圈固定在花板孔上，固定牢固，密封性好。

7)设备能耗低，维护费用低。

布袋除尘器采用分室分离线清灰，效率高，粉尘的二次吸附少，同时有效的降低了设备能耗，滤袋与脉冲阀的疲劳程度也相应降低，成倍地提高了滤袋和阀片的寿命，大量减少了设备运行维护的费用。

4、布袋除尘机的适用范围

布袋除尘设备是一种干式过滤粉尘的装置，适用于冶金、陶瓷、化工、粮食加工、机械制造、矿业等行业的除尘治理；

它适用于捕集细小、干燥、非纤维性粉尘；同时小型除尘器适用于研磨作业、搅拌作业、磨沙作业、切割作业、钻孔作业、包装作业、粉体投入作业、切削作业、粉碎作业等环境；

好的布袋除尘机粉尘处理效果可达到99.9%。

5、滤袋尘器滤使用注意事项

1)不适宜黏结性强的粉尘，特别是含尘气体温度低于露点时会产生结露，致使滤袋堵塞。

2)应用范围受到滤料耐温、耐腐蚀性能的限制，特别是在耐高温性能方面，目前涤纶滤料适用于120~130℃，而玻璃纤维滤料可耐250℃左右，若含尘气体温度更高时，或者采用造价高的特殊滤料，或者采取降温措施。

三、布袋除尘机的主要配品介绍

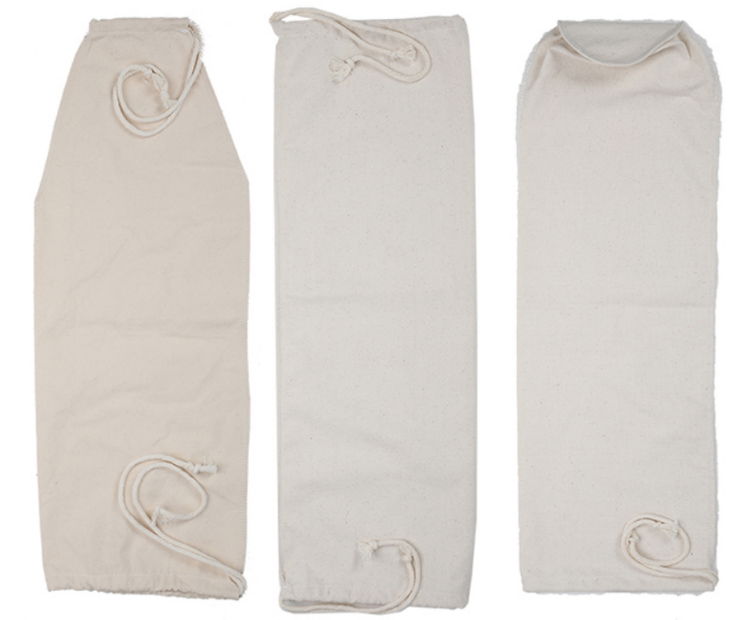

1、布袋

布袋特点：

除尘布袋算是除尘器重要组件之一，其特点就是种类较多，根据不同的工况有相对应的布袋种类，适应力强，使用范围广；在分类上大致可以分为：高温布袋、中温布袋、常温布袋及抗腐蚀、耐酸碱、防静电等等

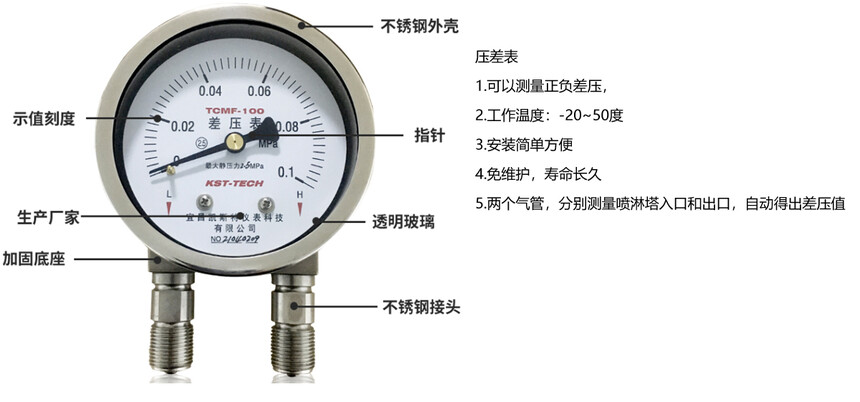

 2、关于压差表

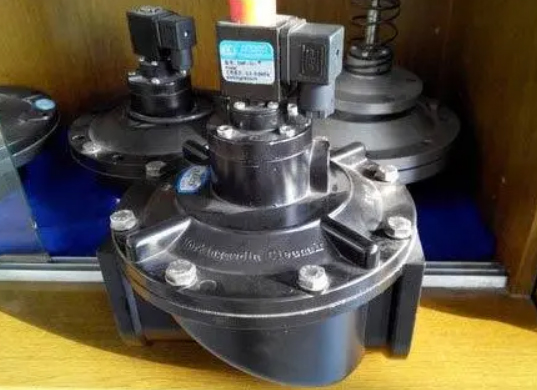

3、关于脉冲电磁阀

4、脉冲电磁阀分类

布袋除尘器电磁脉冲阀脉冲阀是脉冲喷吹清灰装置的执行机构和关键部件，主要分直角式、淹没式和直通式三类，每类有6个规格接口从20～76mm(0.75～3in)。每个阀一次喷吹耗气量30～600m3/min(0.2～0.6MPa)。国产脉冲阀的工作压力直角式阀和直通阀是0.4～0.6MPa，淹没式阀是0.2～0.6MPa；进口产品工作压力范围均是0.06～0.86MPa。 工作温度-10～+55。此为易损件。

四、本案设计说明

布袋除尘机设计尺寸

Q风量= V风速* S风量 （基本计算公式）

Q风量= m3/h；（单位）

V风速=m/s； （单位）注意单位换算

过滤风速的大小，主要由含尘气体的性状、织物的类别以及粉尘的性质来决定的，一般情况下都是按照除尘设备样本推荐的数据及使用者的实践经验选取。

脉冲袋式除尘器的过滤风速在1.2～2m/s左右，

玻璃纤维袋式除尘器的过滤风速约为0.5～0.8m/s。

选取参数主要有以下几种：

按照不同种类的粉尘的清灰方式不同

炭黑、氧化硅(白炭黑)、铝、锌的升华物以其它在气体中由于冷凝和化学反应而形成的气溶液、活性炭、由水泥窑排出的水泥。过滤风速在0.25～0.4、0.3～0.5、0.33～0.6、0.8～1.2m/s。

铁及铁合金的升华物、铸造尘、氧化铝、由水泥磨排出的水泥、碳化炉长华物、石灰、刚玉、塑料、铁的氧化物、焦粉、煤粉。过滤风速在0.28～0.45、0.4～0.65、0.45～1.0、1.0～2.0m/s。

滑石粉、煤、喷砂清理尘、飞灰、陶瓷生产的粉尘、炭黑（二次加工）、颜料、高岭土、石灰石、矿尘、铝土矿、水泥（来自冷却器）。过滤风速在0.30～0.5、0.50～1.0、0.6～1.2、1.5～3.0m/s。

依照计算公式   Q风量 = S横截面面积 * V风速 * 3600换算单位
