旋风除尘器

一、旋风除尘器概述

用途：旋风除尘器又名旋风处理器，旋风除尘机等，适用于各种机械加工，冶金建材，矿山采掘的粉尘粗、中级净化。一般用于捕集5-15微米以上的颗粒，除尘效率可达 80％以上。机械五金、铸造炉窖、家具木业、机械电子、化エ涂料、冶金建材、矿山采掘等粉尘旋风分离，属于初中级别预处理净化

注意事项：

A）一般用于大颗粒粉尘，砂石，矿山，大颗粒木屑，机械五金中的钢铁碎屑等治理，需要考虑废气腐蚀性对于除尘器的腐蚀，和大颗粒粉尘的锐角对于除尘机内壁的切削摩擦损耗，考虑材质的厚度及寿命要求

B）一般中小风量采用单体，中大风量采用双体

C）结构设计一定要符合理论计算，否则效果很弱，灰斗沉降箱不能有效收集大颗粒粉尘。

二、旋风处理器的原理与结构

旋风处理器基本配置

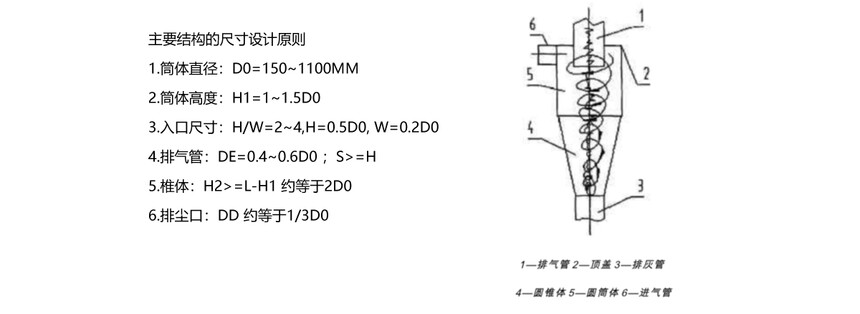

旋风处理器结构简图

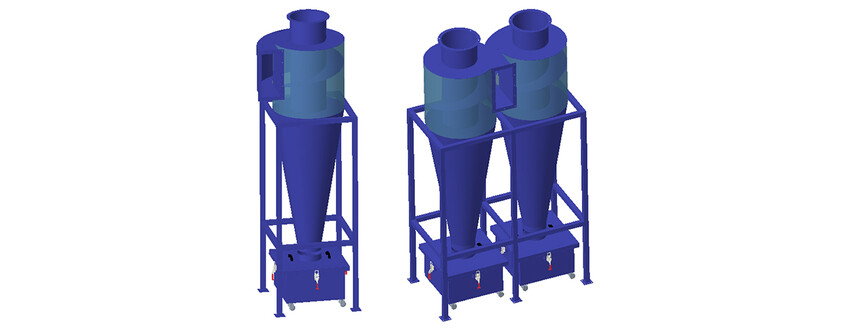

单体中小风量、双体中大风量结构图

旋风处理器的工作原理　

旋风除尘器是由进口、简体、锥体、排出管(内筒)4 部分组成。旋风除尘器是利用气流旋转过程产生的离心力，使粉尘从含尘气流中分离出来的。含尘气流由除尘器进口沿切线方向进入除尘器后，沿外壁向下做旋转运动，这股向下旋转的气流称为外漩涡。外漩涡到达锥体底部后，转而向上，沿轴心向上旋转，*后从排出管排出。这股向上的气流

成为内漩涡。向下的外漩涡和向上的内漩涡旋转方向是相同的，即统一为顺时针或统一为逆时针。气流做旋转运动时，粉尘在离心力的作用下甩向外壁，到达外壁的粉尘在下旋气流和重力的共同作用下沿壁面落入灰斗。

旋风处理器的基本结构

三、旋风处理器主要配品介绍

无配品，无耗材，无易损件

四、本案设计说明

旋风处理器设计尺寸

Q风量= m3/h；（本案工艺选择已经确定，见本案主体方案书的说明）

V风速=m/s； (塔内风速理论设计选择0.8-2.5m/s，)

依照计算公式   Q风量 = S横截面面积 * V风速 * 3600换算单位

旋风处理器直径 φ = m

依照计算公式计算设计尺寸

本案旋风处理器主要参数说明
