喷淋塔

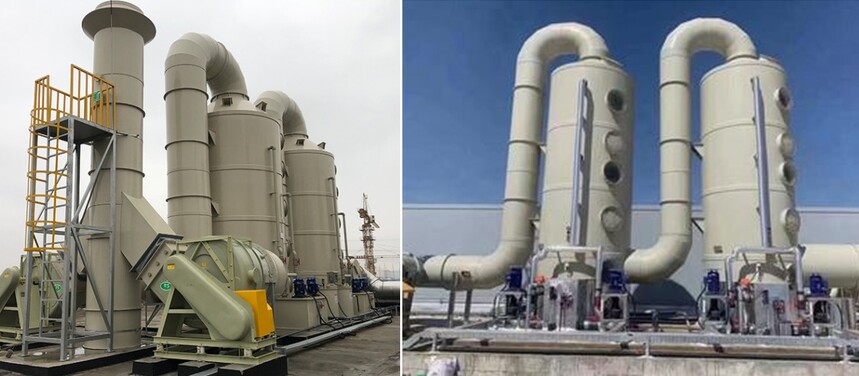

一、喷淋塔概述

喷淋塔又名喷雾塔，洗涤塔，酸雾塔，根据废气成分及腐蚀性程度不同，材质有PP，不锈钢等

PP酸雾洗涤塔能有效去除氯化氢气体(HCl)、氟化氢气体(HF)、氨气(NH3)、硫酸雾(H2SO4)、铬酸雾(CrO3)、氰氢酸气体(HCN)、碱蒸气(NaOH)、硫化氢气体，氨气等有害废气成分，特别针对废气温度高，严重含油含水重颗粒粉尘的高污染废气，极具效果。

洗涤塔利用水（添加酸碱药剂或者其他液体）与含尘等污染废气充分的接触（学名：气液结合），尘粒，废气化学成分与液滴，水幕及湿润的设备腔壁充分结合，发生湿润，凝聚，扩散，沉降的一个过程，从而把污染物和气体分离出来，达到清净空气的目的。

废气经由填充式酸雾洗涤塔，采用气液逆向吸收方式处理，即液体自塔顶向下以雾状（或小液滴）喷撒而下。废气则由塔体（逆向流）达到气液接触之目的。此处理方可冷却废气、调理气体及去除颗粒，再经过除雾段处理后，排入大气中。含尘气体和黑烟尾气通过烟道进入喷淋塔的底锥，粉尘被水浴洗涤。处理后的黑烟、粉尘等污染物通过水浴后，部分尘粒随气体运动，与冲击水雾和循环喷淋水相结合，在主体内进一步充分混合。此时，含尘气体中的尘粒被水捕集，灰水被离心或滤出，由于重力作用通过塔壁流入循环池，净化后的气体排出。废水循环池中的沉淀物应定期清理并运走。

注意事项：

A）一般认为所有易溶于水的气体都可以用喷淋塔处理，但不一定准确。对于易溶于水但低蒸汽压易挥发的，喷淋塔处理效率低于20%，如氢氟酸、二甲基硫醚、醋酸等。完整性必须以特殊的方式处理。

原理是利用排气扇的吸力将连续的废气输送到喷淋塔，使废气输送到系统的喷淋塔。在喷淋塔中，气体经过中和液的喷淋洗涤过程，废气中所含的废气(如氟化氢、二氧化硫、氯化氢、氯气、硫化氢、氮氧化物、各种酸雾等。)与中和液体水雾充分接触、混合并充分中和。形成气体和液体的良好交集。

喷出的水雾在喷淋塔内的填料层(空心球)中形成具有大的多孔接触面的处理层，从而进一步处理气体。水雾通过填料层后，全部返回喷淋塔底部水箱循环使用。废气自下而上通过填料床，从塔顶通过液体分布器，均匀喷入填料床，沿填料床表面向下流动，进入循环水箱。由于上升的气体与下降的吸收床在填料中不断接触，上升气流中的液体浓度越来越低，达到塔顶的排放要求。

B）喷淋塔沉淀池应经常清洗，夏季每周清洗一次，冬季三天清洗一次（清洗频率，需要依照业主的污染程度决定，定期观察，检测，确定清洗频率）

C）喷淋塔废水定期排放清理的后续处理问题

二、喷淋塔的结构与原理

1、洗涤塔基本配置

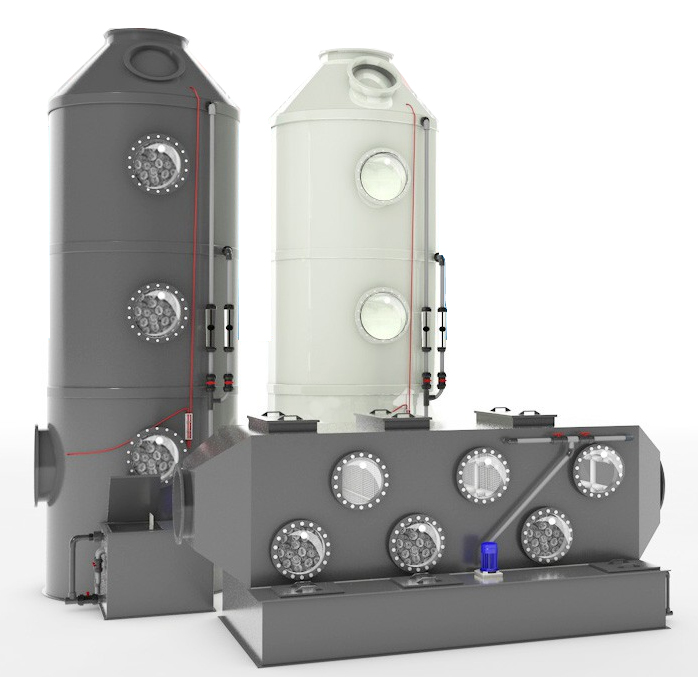

喷淋塔结构简图：立式

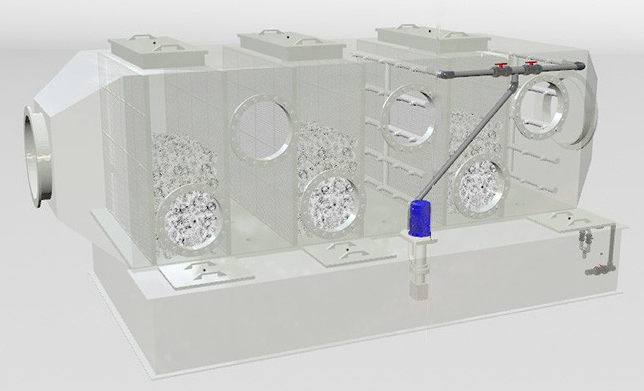

喷淋塔结构简图：卧式

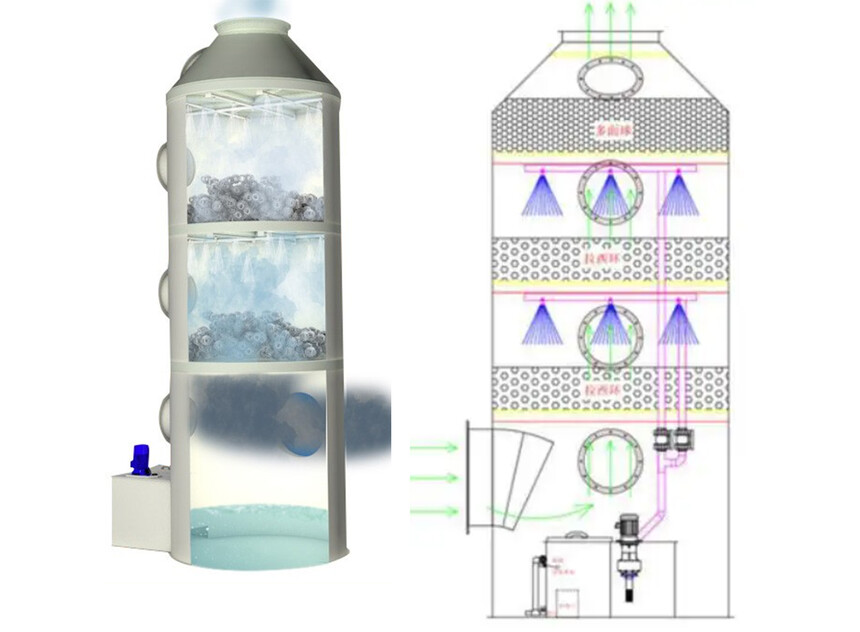

2、洗涤塔工作原理　

酸雾洗涤塔系统之风机组将收集到的废气吸入酸雾洗涤塔内，流经填充层段（气/液接触反应之介质），让废气与填充物表面流动的药液（洗涤液）充分接触，以吸附废气中所含的酸性或碱性污物。洗涤后，废液收集至集水槽中，再排放至废水系统处理。

3、洗涤塔性能特点

1)水洗式废气处理系统，价格便宜、处理方法简单；

2)立式结构*适用于经济空间安装；

3)适用于气态及液态污染源；

4)处理单一污染源；

5)适用于中低风量；

4、涤塔适用范围

1）各种有害气体如H2S、SOX、NOX、HCI、NH3、CI2等气体之处理；

2）垃圾中转站或场、污水处理场之除臭装置；

3）半导体光电业之制程排气处理；

4）垃圾填埋场之渗出水贮留池废气处理；

5）焚化炉及工业炉等排放之废气处理。

立式喷淋塔占地空间少，但是高度高，合适户外使用

卧式喷淋塔占地空间相对较多，但是高度矮，合适室内使用

5、核心技术介绍

湿式洗涤处理方式将可处理废气中0.3-1um以上之微粒状物，同时也可去除废气中之气态污染物，其基本原理是利用气体与液体间的有效接触，达到液体吸收气体中的污染物之目的，然后再将清洁之气体与被污染的液体分离达到清洁空气的目的。 气流中的粒状污染物与洗涤液接触后，液滴或液膜扩散附于气流中之粒子上或者增湿于粒子，使粒子借着重力、惯性等作用达到分离去除之目的。

气态污染物质则借着絮流分子扩散等质量传送，以及化学反应等现象传送洗涤液体中达到与进入流分离之目的，并可在洗涤液中添加化学物质，以吸收方式控制气状臭味物质。 废气经由填充式洗涤塔和洗涤液进行吸收中和(利用填充物增加接触表面积)，以袪除废气中有害微粒物质。废气经由填充式洗涤塔，采用气液逆向吸收方式处理，以雾洒而下产生小水滴，废气则由塔底逆向流达到气液接触之目的。此处理方式可冷却废气温度、气体调理及颗粒袪除，为确保塔内气体之均匀分布及气液之完全接触，因此采用良好填充滤材应具有疏之表面，较大之自由表面积使气体、液体之间停留时间增长，同时填充滤材之选用应有适当的空隙以减少气体向上升之阻力，减少洗涤塔之压降力，再经过除雾处理后排入大气中。

 洗涤塔处理废气优点： a. 填充物之有效表面积大，质能传送效率高，接触袪除效果强，构造均匀，孔隙大，减少压力降以达到节省马达动力之目的； b. 成本价格上较低廉； c. 空间需求小体积质轻，减少整个洗涤塔的重量及空间本体结构坚固耐用，具备有超高堆放高度而不必特别支架； d. 可袪除0.3-1um小粒子，对于1-2um微粒袪除效率达99%；

6、自动补水工作原理

为达到设备日常运行操作简便，配置液位限制自动补水装置和PH自动检测自动补液装置，实现净化塔自动补水.自动补碱中和功能。

1、液位控制自动补水装置是利用液体的导电性能，完成对液位高度进行检测和控制的仪表。由于采用交流信号，所以防止了电极的电镀和电解效应，使电极不会因受腐蚀和积垢而失效。本套控制装置通过双通道路实现上、下限两点液位高度控制，电磁阀自动补水装置通过电极传来的信号自动打开或关闭，从而实现对净化塔自动补水。

2、PH自动检测自动补液装置主要由控制部分、检测部分和加碱部分组成。控制部分主要是电器控制柜，柜内安装了酸碱度检测控制器，水泵控制及电器元件和线路，是整个PH控制装置中心。加碱部分主要由碱液槽、磁力泵和PVC管路组成。通过电极测到PH值后把信号反映到酸碱度检测控制器，经过处理后再发出信号控制磁力泵的起停。从而达到自动检测和控制的目的。

三、喷淋塔主要配品介绍

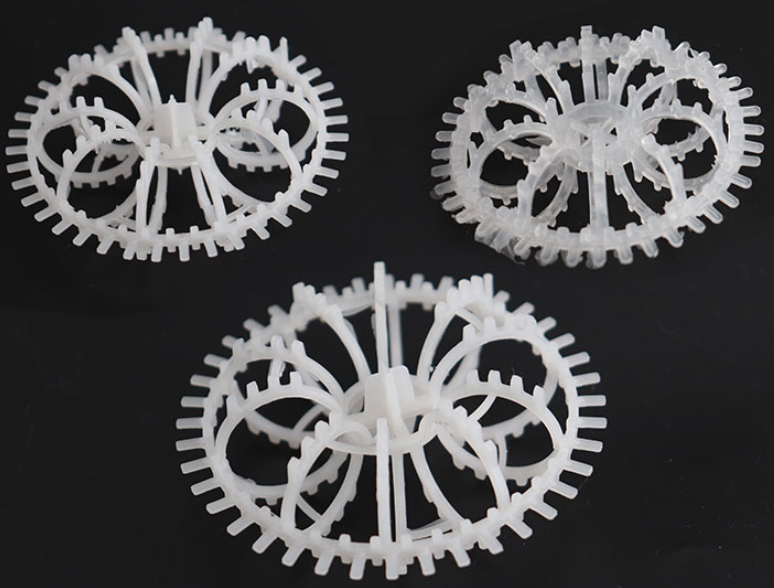

1、关于喷淋塔内填充物：拉西环

PP拉西环特点：

A.韧性高，使用寿命长，填料传质效率高

B.材质密度稳定，比重小，空隙率大，泛点高，气液结合充分

C.不易堵塞，空气穿透性优秀，不同直径尺寸可以 选择

D.性能稳定，耐酸碱耐腐蚀，弹性大，不同直径尺寸可以选择

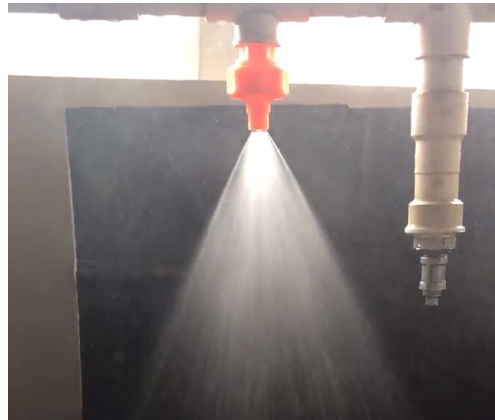

2、喷淋塔内的喷雾喷嘴

喷淋塔内的喷雾喷嘴性能特点

A.PP耐腐蚀材质，耐酸碱腐蚀，强度好，韧性高，耐压

B.喷嘴有雾化型，喷淋型，流量，规格，材质可以依照需要选择

C.安装与拆卸简单便捷

D.自来水管道压力，即产生高效喷洒，面积大，

E.根据喷洒面积确定喷嘴数量。

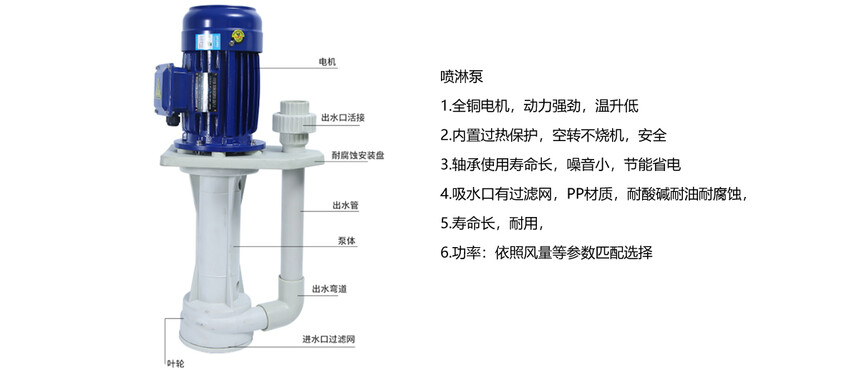

3、关于喷淋塔的喷淋泵

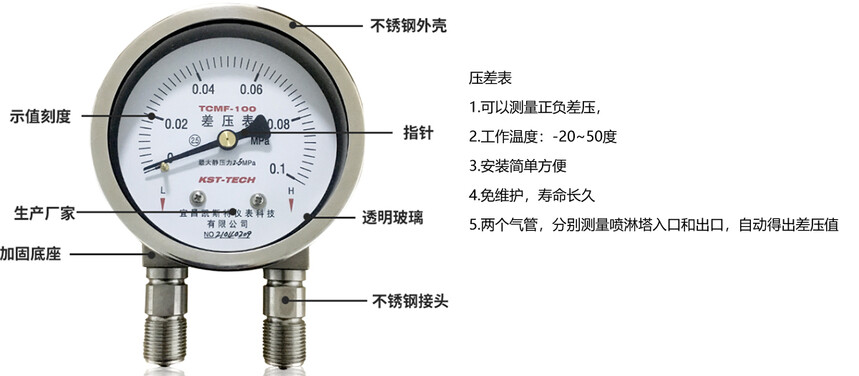

4、关于压差表

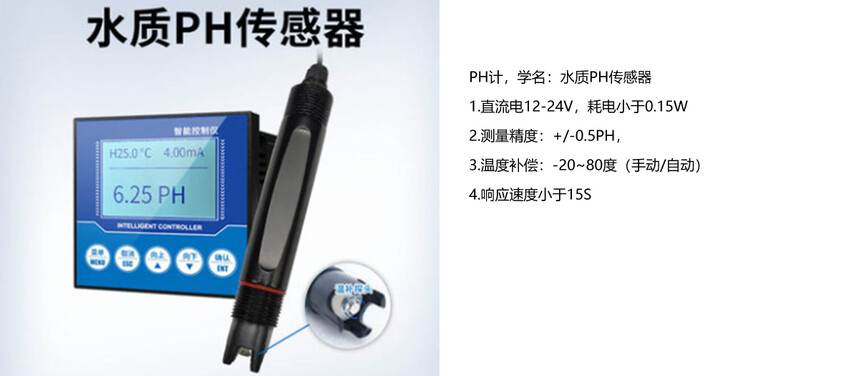

5、关于PH计

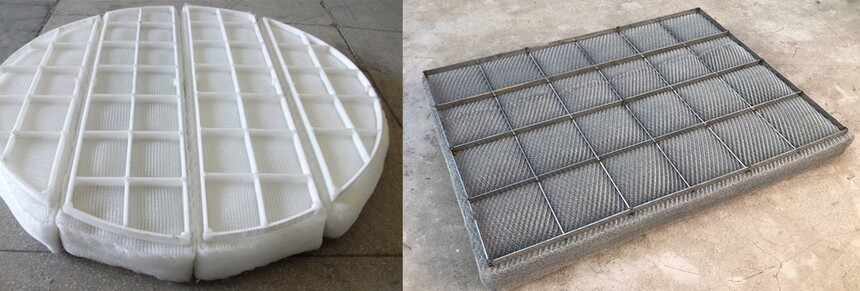

6、关于丝网除雾器

丝网脱水除雾器是一气液分离装置，气体通过除沫器的丝垫，可除去夹带的雾沫。带有雾沫的气体以一定速度通过丝网时，由于雾沫的惯性作用，雾沫与丝网细丝相碰撞而被附着在金属丝表面上。网丝表面上雾沫的扩散、雾沫的过滤与沉降， 使雾沫形成较大的液滴沿着细丝流至金属丝的交接点。气体通过丝网除沫器后，实现气液分离，材质，规格，依照工况需求可以选择

本丝网除雾器独立设置，配有维护门，定期开门拿下丝网除雾器，清理网面上的脏污，不锈钢壳体。本案选择PP除雾器

四、本案设计说明

喷淋塔设计尺寸

Q风量= m3/h；（单位）

V风速=m/s； (塔内风速理论设计选择0.8-2.5m/s，)

依照计算公式   Q风量 = S横截面面积 * V风速 * 3600换算单位

本案中门封条挤塑废气治理中得喷淋塔，风量不小于15000风量，以此计算

喷淋塔直径 φ = 2.6m，

塔身高度计算：底部水的高度H= 600mm左右，进风口直径φ= mm，喷淋填充层高度H = 600mm计算，空间喷淋喷嘴占用高度H=500mm计算，除雾层高度H=600mm计算，塔顶锥形高度H=500mm计算，同时配合理论上废气滞留时间总和考虑和计算。

如此计算则塔身总高H = 600 +300  +（600+500）*2 + 600 + 500 = 4200 mm ，以尺寸叠加，4200mm高度即可，从时间滞留角度考虑，停留需要3秒以上，喷淋塔的高度4200也可以达到要求

塔身总高H =  4200  mm

业主要求：内部过滤风速小于1.5m/s, 则塔身直径φ= 1.88m，取值2m即可，高度≥5.3m，取值5.5m

本案喷淋塔主要参数说明配置清单
